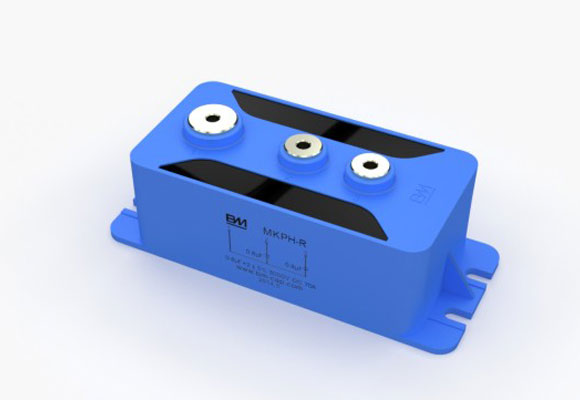

感應加熱用 高壓諧振模塊系列
產品說明：
★特點
□阻燃PBT塑殼封裝、阻燃環(huán)氧灌封
□具有耐壓高、過電流能力強、溫升低、頻率特性好
□等效串聯(lián)電阻小、雜散電感低
□安裝簡便、靈活
★應用場合
□ 廣泛應用于商用電磁灶、工業(yè)感應加熱設備等電力電子設備中在諧振電路使用
★技術要求
引用標準 | GB/3984，IEC60110 |
氣候類別 | 40/105/21 |
工作溫度范圍（外殼） | -40～105℃ |
電壓范圍 | 1600～6000V.DC |
容量范圍 | 0.1～10μF |
容量允許偏差 | ±5%（J）/±10%（K） |
損耗角正切值 | 10×10-4 |
耐電壓 | 1.5Un（60S，20±5℃） |
絕緣電阻 | ≥5000S(500VDC,60S) |
過電壓 | 1.1Un 30% of on-load-dur.·0 |
1.15Un 30min/day | |
1.2Un 5min/day | |
1.3Un 1min/day | |
最高使用海拔 | 2000m |
預期壽命 | 20 000h（Un，θhs=70℃） |
失效率 | 50FIT |
備注：如果海拔使用高度超過2000m，應該考慮海拔對對流冷卻和外絕緣的影響

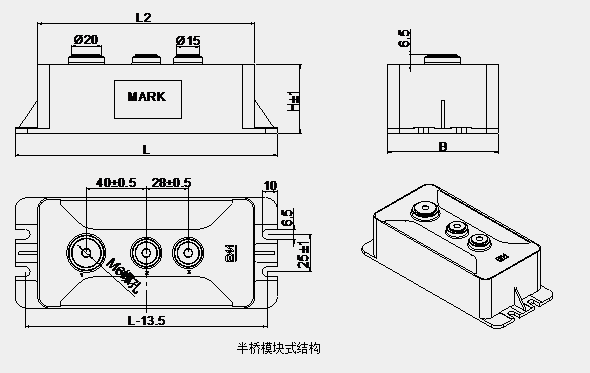

半橋諧振式 2000VDC | ||||||||||
Cn (μF) | Dimension(mm) | Irms@70℃@100KHz（A） | dv/dt (V/μs) | Ipeak （A） | ESR@10KHz(mΩ) | 推薦使用設備功率KW | Part number | |||
L | B | H | L2 | |||||||
2×0.68 | 178 | 78 | 35 | 153 | 2×70 | 1000 | 680 | 16 | 15~25 | 1GRZ468-2D2000-- |
2×1.0 | 178 | 78 | 35 | 153 | 2×80 | 1000 | 1000 | 11 | 15~30 | 1GRZ510-2D2000-- |
2×1.2 | 178 | 78 | 35 | 153 | 2×70 | 1000 | 1200 | 9.5 | 15~30 | 1GRZ512-2D2000-- |
2×1.4 | 178 | 78 | 35 | 153 | 2×80 | 1000 | 1400 | 8 | 15~30 | 1GRZ514-2D2000-- |
2×1.6 | 178 | 78 | 35 | 153 | 2×80 | 1000 | 1600 | 7 | 25~30 | 1GRZ516-2D2000-- |
2×1.9 | 178 | 78 | 35 | 153 | 2×80 | 1000 | 1900 | 5 | 25~30 | 1GRZ519-2D2000-- |
半橋諧振式 3000VDC | ||||||||||
Cn (μF) | Dimension(mm) | Irms@70℃@50KHz（A） | dv/dt (V/μs) | Ipeak （A） | ESR@10KHz(mΩ) | 推薦使用設備功率 | Part number | |||
L | B | H | L2 | |||||||
2×0.5 | 155 | 65 | 45 | 125 | 2×60 | 1200 | 600 | 10 | 10~15 | 1GRZ450-2D3000-- |
2×0.6 | 155 | 65 | 45 | 125 | 2×60 | 1200 | 720 | 8 | 15~20 | 1GRZ460-2D3000-- |
2×0.7 | 155 | 65 | 45 | 125 | 2×60 | 1200 | 840 | 7 | 15~20 | 1GRZ470-2D3000-- |
2×0.8 | 175 | 74 | 45 | 145 | 2×70 | 1200 | 960 | 6 | 15~20 | 1GRZ480-2D3000-- |
2×0.9 | 175 | 74 | 45 | 145 | 2×80 | 1200 | 1080 | 5.5 | 25~30 | 1GRZ490-2D3000-- |
2×1.0 | 175 | 74 | 45 | 145 | 2×80 | 1200 | 1200 | 5 | 25~30 | 1GRZ510-2D3000-- |
2×1.2 | 175 | 74 | 45 | 145 | 2×80 | 1200 | 1440 | 4 | 25~30 | 1GRZ512-2D3000-- |
2×1.3 | 175 | 74 | 45 | 145 | 2×80 | 1200 | 1560 | 3.5 | 25~30 | 1GRZ513-2D3000-- |
2×1.4 | 175 | 74 | 45 | 145 | 2×80 | 1200 | 1680 | 3 | 25~30 | 1GRZ514-2D3000-- |
2×1.5 | 175 | 74 | 45 | 145 | 2×80 | 1200 | 1800 | 3 | 25~30 | 1GRZ515-2D3000-- |

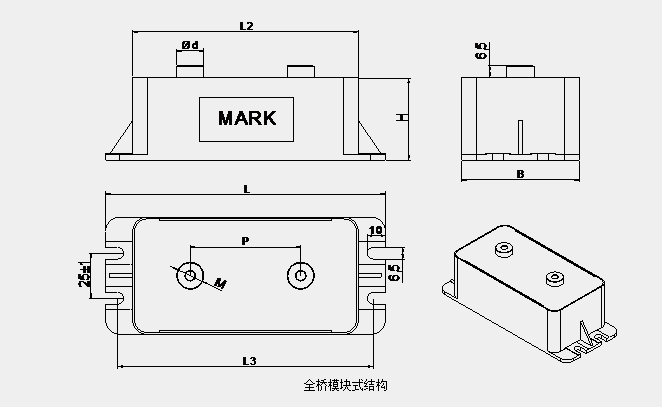

全橋諧振式 3600~4000VDC | |||||||||||||
Cn (μF) | Dimension(mm) | Irms@70℃@100KHz（A） | dv/dt (V/μs) | Ipeak （A） | ESR@10KHz(mΩ) | Part number | |||||||
L | B | H | L2 | L3 | P | D | M | ||||||
0.30 | 175 | 75 | 30 | 145 | 161.5 | 56 | 15 | M6 | 70 | 1000 | 300 | 16 | 1GRZ430D4000-02 |
0.60 | 155 | 65 | 46 | 125 | 141.5 | 56 | 15 | M6 | 100 | 1000 | 600 | 8.0 | 1GRZ460D3600-01 |
0.70 | 155 | 65 | 46 | 125 | 141.5 | 56 | 15 | M6 | 100 | 1000 | 700 | 7.0 | 1GRZ470D3600-02 |
0.80 | 155 | 65 | 46 | 125 | 141.5 | 56 | 15 | M6 | 100 | 1000 | 800 | 6.0 | 1GRZ480D3600--- |
0.90 | 155 | 65 | 46 | 125 | 141.5 | 56 | 15 | M6 | 100 | 1000 | 900 | 5.5 | 1GRZ490D3600--- |
1.0 | 155 | 65 | 46 | 125 | 141.5 | 56 | 15 | M6 | 100 | 1000 | 1000 | 5.0 | 1GRZ510D3600--- |
1.2 | 175 | 74 | 46 | 145 | 161.5 | 56 | 15 | M6 | 100 | 1000 | 1200 | 4.0 | 1GRZ512D3600--- |
1.4 | 175 | 74 | 46 | 145 | 161.5 | 56 | 15 | M6 | 100 | 1000 | 1300 | 4.0 | 1GRZ514D3600--- |
全橋諧振式 6000VDC | |||||||||||||
Cn (μF) | Dimension(mm) | Irms@70℃@50KHz（A） | dv/dt (V/μs) | Ipeak （A） | ESR@10KHz(mΩ) | Part number | |||||||
L | B | H | L2 | L3 | P | D | M | ||||||
0.43 | 195 | 84 | 45 | 165 | 181.5 | 80 | 20 | M8 | 80 | 1200 | 516 | 15 | 1GRZ443D6000-01 |
0.50 | 210 | 90 | 84 | 180 | 196.5 | 80 | 20 | M8 | 160 | 1200 | 600 | 13 | 1GRZ450D6000-01 |
0.85 | 210 | 90 | 84 | 180 | 196.5 | 80 | 20 | M8 | 160 | 1200 | 1020 | 7.5 | 1GRZ485D6000-01 |
1.0 | 210 | 90 | 84 | 180 | 196.5 | 80 | 20 | M8 | 160 | 1200 | 1200 | 6.5 | 1GRZ510D6000-01 |
1.1 | 210 | 90 | 84 | 180 | 196.5 | 80 | 20 | M8 | 160 | 1200 | 1320 | 6.0 | 1GRZ511D6000-01 |
1.2 | 210 | 90 | 84 | 180 | 196.5 | 80 | 20 | M8 | 160 | 1200 | 1440 | 5.5 | 1GRZ512D6000-01 |
1.3 | 210 | 90 | 84 | 180 | 196.5 | 80 | 20 | M8 | 160 | 1200 | 1560 | 5.0 | 1GRZ513D6000-01 |
